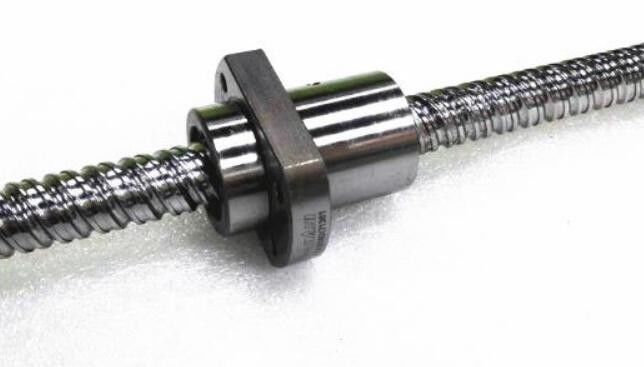

Высокоскоростной тип Max.10m паза талии блока конца ходового винта с шариковой гайкой тяжелого груза

Описание продукта:

Для повышения точности работы системы подачи шарико-винтовой механизм должен иметь высокую жесткость передачи.Помимо увеличения жесткости самой ШВП, ШВП должен быть спроектирован с достаточно жесткой опорной конструкцией и правильно установлен.Факторы, влияющие на жесткость опорной конструкции, включают жесткость гнезда подшипника, площадь контакта между гнездом подшипника и конструкцией машины, а также жесткость подшипника.

Достаточно универсального шарикового винта с использованием радиально-упорных шарикоподшипников.Установите подшипники «лицом к лицу» на двух концах опорного вала шарико-винтовой передачи.Если это специализированная винтовая тяга для спецтехники, и если инструкция по монтажу оборудования требует использования специализированных подшипников, то сборку производят по соответствующей инструкции.

В несущей способности ШВП одновременно существуют как радиальные, так и осевые нагрузки, поэтому следует уделить внимание выбору подшипников.Обычно используемые подшипники, которые могут выдерживать нагрузку одновременно, включают радиально-упорные подшипники и конические роликоподшипники.Первый ориентирован на сухие поля с легкой нагрузкой и высокоскоростными полями, а второй – на тяжелые нагрузки и ситуации с низкой скоростью.Следует отметить, что два вышеуказанных типа подшипников обычно используются парами и устанавливаются друг относительно друга (лицом к лицу или спиной к спине), что может ограничивать осевое перемещение винтового стержня.

Функции:

Шарико-винтовая передача имеет ряд особенностей, которые отличают ее от других винтов, включая высокую эффективность, низкое повышение температуры, высокую точность, высокую скорость, высокую жесткость, высокую реверсивность, низкие эксплуатационные расходы и длительный срок службы.Его высокая эффективность обеспечивается испытательным оборудованием и процессами контроля качества с результатами более девяноста процентов.Низкое повышение температуры становится возможным благодаря превосходному качеству поверхности винтовой направляющей и точному размеру шариков.

Кроме того, винтовая пара приводов может достичь высокой точности позиционирования благодаря небольшому повышению температуры, а также мерам по предварительной затяжке и устранению зазоров.Превосходный дизайн и тщательное изготовление обеспечивают надежную работу на высокой скорости, достигающей 60 м/мин и более.

Кроме того, поскольку стержень и гайка винта изготовлены из высококачественного материала, а предварительная затяжка и зазор исключены, шариковый винт будет иметь высокую жесткость.Поскольку между винтом и гайкой нет вязкого трения, явление проскальзывания не влияет на трансмиссию.Устройство предотвращения пыли также устраняет необходимость частого технического обслуживания.

Кроме того, винт и гайка изготовлены из высокоуглеродистой и легированной стали соответственно, каждая из которых имеет поверхностную твердость HRC62, что увеличивает срок службы.

Технические параметры:

Приложения:

Применение шариковых винтов обширно.Он применяется во многих промышленных машинах, таких как обрабатывающий центр с ЧПУ, токарный станок с ЧПУ, станина с ЧПУ, станок для резки проволоки CIC, сверлильный станок с ЧПУ, портальный фрезерный станок, оборудование для лазерной обработки, маркировочный станок, гравировальный станок с ЧПУ, волочильный станок, упаковочная машина IC, Выпускной станок CIC, шлифовальный станок CWC, стекольное оборудование, текстильное оборудование, деревообрабатывающее оборудование, полиграфическое и упаковочное оборудование, нефтяное оборудование, металлургическое оборудование, табачное оборудование.

Кроме того, он также используется в электронном оборудовании, таком как роботизированная рука, испытательное оборудование, измерительное оборудование, XY-платформа, медицинское оборудование, оборудование для автоматизации производства.

Кроме того, шарико-винтовые пары также используются в трансмиссионном оборудовании и аэрокосмической промышленности.Он используется в оборудовании для термической обработки металлов, оборудовании для ядерных реакций, приводах, приводах закрылков самолетов, приводах сидений, оборудовании для установки в аэропортах, приводах радиоантенн, управлении дверями и окнами, управлении медицинскими кроватями, оборудовании для парковок и противопожарном оборудовании.

Настройка:

Упаковка и доставка:

Упаковка и доставка направляющих линейного перемещения:

Направляющие линейного движения надежно упакованы, чтобы обеспечить безопасную доставку к клиенту.Все упаковки упакованы в пузырчатую пленку и другие защитные материалы, чтобы обеспечить безопасность направляющих во время транспортировки.На посылках указаны имя и адрес клиента, а также номер отслеживания.Затем посылки отправляются через UPS, FedEx или USPS.

Для международных заказов посылки доставляются надежным перевозчиком, таким как DHL, TNT или UPS.Посылки отслеживаются и застрахованы для защиты клиента.Клиент несет ответственность за уплату любых дополнительных налогов, пошлин или других сборов, связанных с доставкой.
