Описание:

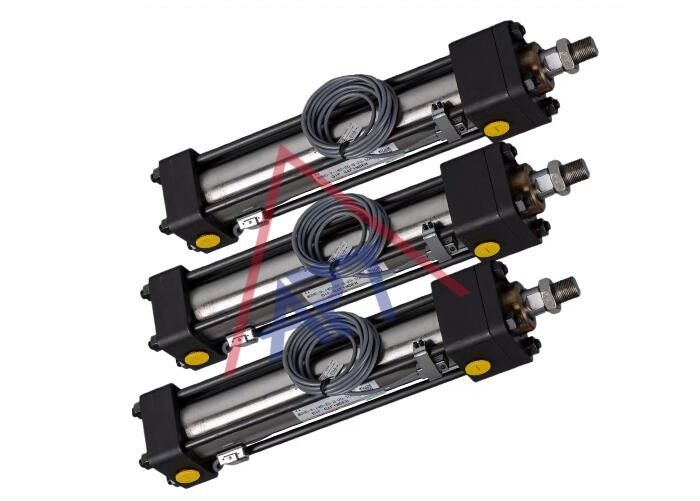

1.Гидравлический цилиндр с магнитной индукцией использует датчик близости, который обнаруживает сигналы с помощью магнитного датчика.
2Датчик близости расположен на поверхности цилиндровой трубы и обнаруживает сигнал магнита, встроенного в поршень.
3Положение сигнала датчика близости определяется расположением датчика близости на цилиндровой трубе.
4Это позволяет легко настроить и выровнять датчик, экономя время в процессе проектирования и сборки.
5Внешние габариты индуктивных цилиндров MGHC одинаковы с габаритами HC, что делает их взаимозаменяемыми в некоторых применениях.Это позволяет легко заменить или обновить существующие цилиндры без изменения соответствующего оборудования.
В целом, использование гидравлического цилиндра с магнитной индукцией с датчиком близости обеспечивает точное и надежное определение положения, что необходимо во многих промышленных приложениях.
Из чего состоят гидравлические цилиндры?
Гидравлические цилиндры обычно изготавливаются из прочных материалов, чтобы выдерживать силы и давление, с которыми они сталкиваются.
-
Барель цилиндра: Часто эта часть изготавливается из швейной стальной трубы, обеспечивающей прочность и стойкость к износу.
-
Пистон:Пистоны обычно изготавливаются из таких материалов, как сталь, алюминий или чугун.
-
Стержень поршневого: Подобно цилиндровой стволе, поршневые стержни обычно изготавливаются из высокопрочной стали, чтобы справиться с силами тяги во время работы.
-
Печати: Гидравлические цилиндры содержат различные уплотнители для предотвращения утечки гидравлической жидкости.
-
Конечные крышки и монтажные компоненты: Эти детали могут быть изготовлены из металлов, таких как сталь или алюминий, обеспечивая структурную поддержку и позволяя прикреплять цилиндр к другим компонентам.
Выбор материалов зависит от таких факторов, как применение, требования к нагрузке и условия окружающей среды.и совместимость с рабочей средой.
Внешние габариты:
| MGHCA-SD с двойным действием, основной |
Двойные стержни MGHCA-SD, базовые |
 |
|
| |
| с мелким (MGHCAH) |
с защитой от жары и эрозии ((MGHCAJ) |
|
указание необходимого материала при заказе
1) N:NBR
2)V::≤200°C
|
80°C≤температура:≤200°C.
размеры такие же, как у базового типа
|
Форма заказа
MGHC-А.- Я...70- Я...H- Я...ФА- Я...В- Я...80х100- Я...В.- Я...Y- Я...25 мм- Я...1- Я...Tn- Я...А.- Я...В.- Я...1
1 2 3 4 5 6 7 8 9 10 11
| MGHC:Индуктивные цилиндры с шнурками |
| 1) Тип |
А: дублирование
C:двойные стержни
D:двойные стержни с выровненным ходом
|
| 2)Рабочее давление |
70: 70 кгф/см2
140: 140 кг/см2
|
| 3)Продуктивность пуста: (стандартное использование) |
H:с ниже
J:с тепло-/эрозионной защитой
(примечание:"пространство", если не используется)
|
| 4)Тип установки |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)Размер ствола |
C: класс C: класс B: класс B
Примечание: 1.стандарт:Стержень класса HC-70+C
2.Стандарт:Стержень класса HC-140+B
3Укажите, когда штанга класса HC-70+B или штанга класса HC-140+C
|
| 6)Трубопровод ((мм) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Инсульт ((мм) |
Max.stroke = Максимальная длина хода - Min. длина хода |
| 8) Пустота подушки: |
1) пространство: без подушки
2)B:подушка на обоих концах
3)R: подушка на крышке стержня
4)H:подушка на крышке головы
|
| 9)Соединители Y |
1)Y:Y соединитель
2)I:I соединитель
|
| 10)Сравнение хода |
только выровненность вперед и выровненная длина < или = длина хода |
| 11) Спецификация. |
(1) JFS-01
(2) JFS-01CC
(3) JFS-01AA
(4) JFS-01BB
|
| 12)Сенсор и количество |
1) T:2 провода,2 метра
P: PNP3 провода, 2 метра
N:NPN3 провода, 2 метра
2)n:количество
|
| 13)Положение порта |
NBR ((стандартное использование),2: PU 3:FPM |
| 14)Положение подушки |
|
| 15)Опаковка |
1) 1:PU ((Стандартное использование)
2) 2:NBR
3) 3:FPM
|
Настройка близости
Использование скобки Использование полосы
■В то время как поршень движется вперед, положение A для активации, расстояние между A и
B называется "активная зона обнаружения"
■В то время как поршень движется назад из положения A в положение C, датчик все еще "включен", расстояние
между А и С называется "отличием чувствительности".
Длина подушки
|
Взрыв ((мм) |
Л |
Я... |
| 32-63 |
20 |
10 |
| 80 - 160 |
25 |
15 |
| 180- 224 |
30 |
27 |
| 250 |
35 |
32 |
- Если движение цилиндра с нагрузкой превышает 500 мм/сек,
- Если скорость движения выше 750 мм/сек, следует использовать внешние клапаны снижения скорости.
Заявлениене только для производства механических станков и оборудования для обработки металлов, но также может широко использоваться в приводах из стали, управлении атомными электростанциями, пассажирских лифтах и т. д.
| Тип |
Символ |
Рисунок |
С Беллоу |
Термостойкость |
Взрыв ((мм) |
|
|
32,40,50,63,80,100,
125,150,180,200,224,
250
|
| Двойная роль |
HCA |
|
HCA-H |
HCA-J |
| Двойная стержня |
HCC |
|
HCC-H |
HCC-J |
| Двойные стержни с выравниванием |
HCD |
|
HCD-H |
HCD-J |
