Расчет теоретической выходной силы
Нажмите F1=A1XP1X B
PulI F2=A2XP2X B
A1 : площадь нажатия на стороне толчка (см ~) A1=nD/4=0.785D
A2 : площадь нажатия на стороне тяги (см ~ A2=n(Dd)/4=0,785(Dd
D: диаметр поршня ((см)
d: диаметр стержня ((cm)
P1 : входное давление для толкания вперед (kgf/cm~)
P2 : входное давление для тяги назад (kf/cm~) : соотношение нагрузки
Примечание: 1.Практическая сила выброса цилиндра меньше теоретической.
2Когда цилиндр движется регулярно, соотношение нагрузки обычно выбирается как 0.8В противном случае используется 0,6.
Пример: предположим, что выходная сила составляет 1000 кгс и рабочее давление 70 кгф/см.
выходная сила F=1000kg
рабочее давление P=70kgf/cm
соотношение нагрузкиB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8)=17.86 см
A=nD/4=0785D
Итак, D'=17.86/0.785=22.75 см.
D=/22.75=4.8cm=48mm
подходящий размер отверстия 50 мм
Особенности:
1Сигнал близости обнаруживается магнитным зондированием между близостью на поверхности трубы и магнитом, встроенным в поршень.
2Положение сигнала близости определяется положением близости на поверхности цилиндровой трубы.
3Близость может быть легко настроена и выровнена, что экономит время на проектировании и сборке.
4.Внешние размеры индуктивных цилиндров MGHC такие же, как и цилиндры HC.
Позиции порта и выхода
| Тип SD |
Тип LA |
|
Стандарт=A:входной порт B:положение подушки D:положение контрольного клапана
|
|
Например:форма заказа для позиции HCA70-LA-C-100X200-B-B-A
Входной порт = положение B
Подмоска=положение
Длина подушки
|
Взрыв ((мм) |
Л |
Я... |
| 32-63 |
20 |
10 |
| 80 - 160 |
25 |
15 |
| 180- 224 |
30 |
27 |
| 250 |
35 |
32 |
- Если движение цилиндра с нагрузкой превышает 500 мм/сек,
- Если скорость движения выше 750 мм/сек, следует использовать внешние клапаны снижения скорости.
Заявлениене только для производства механических станков и оборудования для обработки металлов, но также может широко использоваться в приводах из стали, управлении атомными электростанциями, пассажирских лифтах и т. д.

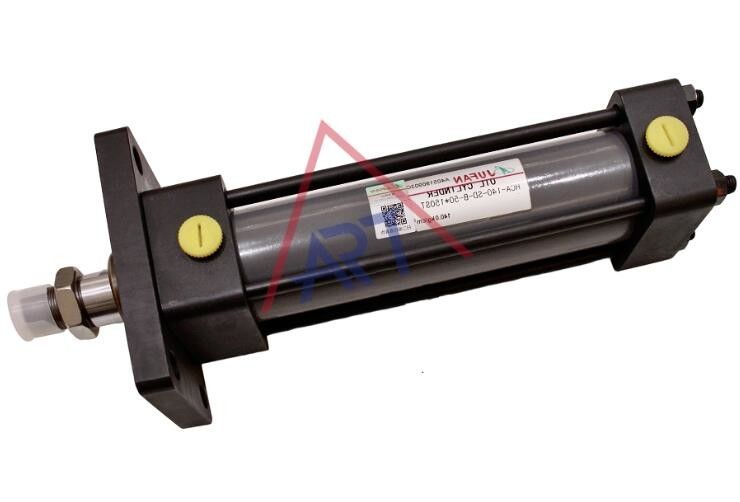

| Тип |
Символ |
Рисунок |
С Беллоу |
Термостойкость |
Взрыв ((мм) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Двойная роль |
HCA |
|
HCA-H |
HCA-J |
| Двойная стержня |
HCC |
|
HCC-H |
HCC-J |
| Двойные стержни с выравниванием |
HCD |
|
HCD-H |
HCD-J |
HC2- Я...А.- Я...70- Я... - Я...СД- Я...В- Я...100- Я...200ST- Я... - Я... - Я... - Я... - Я... - Я...
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)
| HC2:Гидравлические цилиндры с шестеренкой |
| 1) Тип |
А: дублирование
C:двойные стержни
D:двойные стержни с выровненным ходом
|
| 2)Рабочее давление |
70: 70 кгф/см2
140: 140 кг/см2
|
| 3)Продуктивность пуста: (стандартное использование) |
H:с ниже
J: с тепло-/эрозионной стойкостью ((самая высокая температура - 200°C) |
| 4)Тип установки |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)Размер ствола |
C: класс C: класс B
Примечание: 1стандарт:Стержень класса HC-70+C
2.Стандарт:Стержень класса HC-140+B
3Укажите, когда штанга класса HC-70+B или штанга класса HC-140+C
|
| 6)Сверток ((мм) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Инсульт ((мм) |
Max.stroke = Максимальная длина хода - Min. длина хода |
| 8) Пустота подушки: |
без подушки
Б: подушка с обеих сторон
R: Подушка на крышке прутка
H:подушка на крышке головы
|
| 9)Соединители Y |
Y:Y соединитель
I:I соединитель
|
| 10)Сравнение хода |
только выровненность вперед и выровненная длина < или = длина хода
|
|
11)Положение порта
|
|
| 12)Положение подушки |
|
| 13)Материал масляного уплотнения |
NBR ((стандартное использование),2: PU 3:FPM |
Уточнение необходимого материала при заказе
(1)N:NBR
(2)V:F≤200°C
| Скучно |
X |
| 32.40.50 |
1/3,5xстрок + 45 |
| 63.80.100 |
1/4xstroke+55 |
| 125.150180.200 |
1/5xstroke + 65 |
| 224.250 |
1/6xстрок + 80 |
Производство:
Где используются гидравлические цилиндры?
Гидравлические цилиндры - довольно универсальные компоненты. Вы можете найти их в различных приложениях в разных отраслях.
Они обычно используются в строительной технике, такой как экскаваторы и бульдозеры для перемещения тяжелых грузов.
Вы даже узнаете, как использовать их в производственных процессах, например, в машинах для штамповки металлов и оборудовании для формования пластика.
Так что, независимо от того, строите ли вы, производите ли вы, или просто сидите в офисе.
Ваш стол, есть большая вероятность, что за кулисами работает гидравлический цилиндр!
Какие три типа гидравлических цилиндров?
Существует три основных типа гидравлических цилиндров, каждый из которых предназначен для конкретных применений и условий эксплуатации:
1.Однодействующий гидравлический цилиндр
- Операция:В однодействующем цилиндре гидравлическая жидкость оказывается под давлением только с одной стороны поршень, как правило, для расширения поршневого стержня.как гравитация или пружина., когда давление освобождается.
- Применение:Эти цилиндры обычно используются в таких приложениях, как прицепы, гидравлические прессы и подъемные устройства, где сила возврата не так важна или может быть обеспечена внешними факторами.
2.Гидравлический цилиндр двойного действия
- Операция:Двухдействующий цилиндр имеет два порта для гидравлической жидкости: один для расширения стержня поршня, а другой для его оттягивания.позволяющий контролируемое расширение и оттягивание.
- Применение:Они более универсальны и используются в широком спектре машин, включая строительное оборудование (например, экскаваторы), промышленные машины и автомобильные системы,где требуется точное и последовательное движение в обоих направлениях.
3.Телескопический гидравлический цилиндр
- Операция:Телескопические цилиндры состоят из нескольких ступеней или рукава, которые простираются последовательно.Эти цилиндры позволяют гораздо более длинный ход, чем стандартные цилиндры с аналогичной втянутой длины.
- Применение:Телескопические цилиндры часто используются в применениях, где пространство ограничено, но требуется длинный ход, например, в самосвалах, кранах и оборудовании для обработки материалов.
Каждый тип гидравлического цилиндра имеет свои уникальные преимущества, что делает его подходящим для различных промышленных и механических применений.
Гидравлические клапаны являются важнейшими компонентами гидравлических систем, используемых для управления потоком и направлением гидравлической жидкости.Чтобы понять, как они работают, необходимо знать различные типы гидравлических клапановВот подробный обзор:
Типы гидравлических клапанов
-
Директные клапаны управления:
- Контроль направления потока гидравлической жидкости в системе.
- К типам относятся:
- Спуловые клапаны:Используйте катушку, чтобы направить поток жидкости между различными портами.
- Манипуляторные клапаныИспользуйте марионетку для открытия или закрытия путей потока.
-
Клапки регулирования давления:
- Регулировать давление в гидравлической системе.
- К типам относятся:
- Рельефные клапаны:Защитите систему от чрезмерного давления, отклоняя жидкость, когда давление превышает установленный предел.
- Снижающие клапаны:Поддерживать пониженное давление в части системы.
- Схемовые клапаны:Убедитесь, что операции происходят в определенном порядке, поддерживая установленное давление, прежде чем позволить потоку жидкости в другую часть системы.
-
клапаны регулирования потока:
- Регулировать скорость потока гидравлической жидкости для управления скоростью приводов.
- К типам относятся:
- Газовые клапаны:Ручно регулируемые отверстия.
- Компенсированные клапаны давления:Поддерживать постоянный поток независимо от изменений давления.
Компоненты гидравлических клапанов
-
Тело:
- Главный корпус, который содержит все внутренние компоненты и обеспечивает пути потока для гидравлической жидкости.
-
Спуль или куколка:
- Движущийся элемент внутри клапана, который направляет поток жидкости.
-
Действующее устройство:
- Механизм, который движет катушкой или куклой.
- Руководство:Левер или рулевое колесо.
- Соленоид:Электрический.
- Гидравлические:Пилотское давление используется для перемещения катушки.
- Пневматический:Давление воздуха используется для перемещения катушки.
-
Спринцы:
Используется для возвращения катушки или куклы в положение по умолчанию, когда не применяется сила привода.
-
Порты:
Подключения для гидравлических линий. Обычно обозначаются как P (давление), T (бак), A и B (порты актуатора) и т. д.
Принципы работы
-
Управление направлением:
Положение катушки или катушки в корпусе клапана определяет путь потока гидравлической жидкости.открытие и закрытие путей потока между портамиВ клапане-куклах, кукла движется, чтобы открыть или закрыть путь потока.
-
Контроль давления:
- Регулирующие клапаны используют механизм с пружиной для поддержания или ограничения давления.когда давление системы превышает установку пружины- в редукторном клапане,клапан поддерживает более низкое выходное давление, открываясь для снижения давления, когда выход превышает установленное значение.
-
Контроль потока:
-Вентили регулирования потока регулируют размер прохода потока для регулирования скорости потока.Размер отверстия регулируется вручную для регулирования потока -В клапане с компенсацией давления, компенсаторный механизм регулирует размер отверстия для поддержания постоянной скорости потока, несмотря на изменения давления.
Примеры работы гидравлических клапанов
-
Работа клапана опоры:
-Когда давление системы достигает установленной точки рельефного клапана, клапан открывается, чтобы позволить жидкости поступать в бак, предотвращая чрезмерное наращивание давления.
-
Работа клапана направленного управления:
- В 4-управленном, 3-позиционном катушечном клапане центральное положение может блокировать все порты,при перемещении катушки в одну сторону соединяет порт насоса с одним портам привода и порт резервуара с другим портам привода, управляющий направлением привода.
-
Работа клапана регулирования потока:
- игловой клапан, когда регулируется, изменяет размер отверстия, контролируя скорость потока к приводу, таким образом контролируя его скорость.
Сохранение и устранение неполадок
-
Регулярная проверка:
- Проверьте на утечки, износ и правильную работу.- Проверить уплотнения и заменить, если необходимо.
-
Чистота:
Убедитесь, что гидравлическая жидкость и компоненты не загрязнены, чтобы предотвратить застой клапана или неисправность.
-
Правильная коррекция:
- Убедитесь, что настройки давления корректно настроены в соответствии с требованиями системы.- Регулярно проверяйте и регулируйте настройки потока, чтобы поддерживать желаемые скорости привода.
Гидравлические клапаны имеют решающее значение для точного управления гидравлическими системами, и понимание их работы является ключом к поддержанию эффективной и надежной гидравлической техники.
