Описание продукта:
А.компактный гидравлический цилиндрявляется гидравлическим оборудованием, специально предназначенным для ограниченного места установки. Его общая длина приблизительно равна половине цилиндра с таким же диаметром и ходом.Эта конструкция может быть эффективно использована в различных механических оборудованиях, такие как формы, оборудование для обработки, где пространство является проблемой.
| Дизайн |
|
| Положение |
Наименование части |
Количество |
Положение |
Наименование части |
Количество |
| 1 |
Трубка |
1 |
7 |
Упаковка с палочкой |
1 |
| 2 |
Стержень поршневого |
1 |
8 |
О-кольцо с крышкой прутка |
1 |
| 3 |
Покрытие прутка |
1 |
9 |
О-кольцо с поршнем |
1 |
| 4 |
Трубка |
1 |
10 |
Защитное кольцо. |
2 |
| 5 |
Пистоны |
1 |
11 |
О-кольцо подушки |
1 |
| 6 |
Пылевое уплотнение |
1 |
12 |
Магнит |
2 |
Особенности:

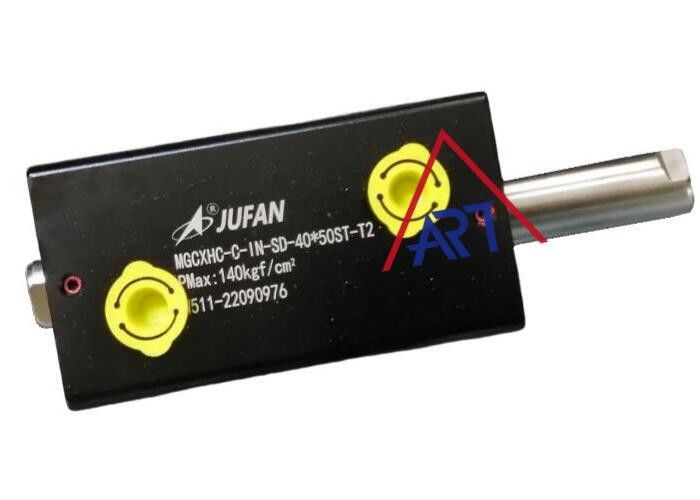

- Наименование продукта:Индуктивный компактный гидравлический цилиндр
- Нить из прутка:Внутренняя нить и внешняя нить
- Нагрузка:Высокий
- Установка:Основные и ноги
- Инсульт:Выравнивание пересылки
Как работает компактный цилиндр?
Вот пошаговое объяснение того, как работает компактный гидравлический цилиндр:
Основные компоненты:
Компактный гидравлический цилиндр состоит из цилиндрической бочки, поршня, стержня, прикрепленного к поршне, уплотнений и резервуара гидравлической жидкости.
Установка цилиндра:
Цилиндр устанавливается в гидравлическую систему, которая включает в себя насос для создания гидравлического давления, клапаны для управления потоком жидкости и другие компоненты для конкретных приложений.
Наполнение жидкостью:
Гидравлический цилиндр заполняется гидравлической жидкостью, обычно на масляной основе.
Пистон и стержень:
Пистон расположен внутри цилиндра и соединен с прутом, который простирается от одного конца цилиндра, а другой конец может быть открытым или закрытым, в зависимости от конкретной конструкции.
Давление жидкости:
Когда гидравлическая жидкость закачивается в цилиндр, это создает давление, которое воздействует на поверхность поршня.
Закон Паскаля:
Согласно закону Паскаля, давление на жидкость передается одинаково во всех направлениях.
Производство силы:
Давление на поршень создает силу. Сила рассчитывается путем умножения давления на эффективную площадь поршня. Эта сила передается на подключенный стержень.
Движение с помощью стержня:
По мере наложения силы на стержень он начинает двигаться. Движение стержня может быть линейным (расширяющимся или втягивающимся) в зависимости от конструкции и применения.
Выпуск работы:
Линейное движение стержня используется для выполнения работ во внешней среде.
Печати и возвращение жидкости:
Печати используются в гидравлическом цилиндре, чтобы предотвратить утечку жидкости.завершение гидравлического цикла.
Компактная конструкция гидравлических цилиндров делает их подходящими для применения с ограниченным пространством.превращая их в важнейшие компоненты различных промышленных и мобильных машинПравильное обслуживание, включая проверку на наличие утечек, поддержание гидравлической жидкости и проверку уплотнений, имеет решающее значение для эффективной и надежной работы компактных гидравлических цилиндров.
Технические параметры:
МГ-СХХК А---Д---Н---СД---50Х30---25 мм---ТХН---1---02---А
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: Индуктивные компактные цилиндры |
| 1 |
Тип |
(1) А: двойной акт
(2) С: двойные стержни
(3) D: двойные стержни с выровненным ходом |
| 2 |
Вариант |
J: с тепло-/эрозионной защитой ((примечание :"пространство", если не используется) |
| 3 |
Нить из прутка |
(1) IN: I.D.thread (идентификационная нить)
(2) EX: нить с.д. |
| 4 |
Установка |
(1) SD: базовый
(2) LA: тип стопы |
| 5 |
Проходка (мм) |
(1) SD: 32, 40, 50, 63, 80,100
(2) LA: 40,50,63,80,100 |
| 6 |
Инсульт ((мм) |
нет "стандартной таблицы" |
| 7 |
Выравнивание хода |
только выровнение вперед и выровненная длина длина ходьбы |
| 8 |
Датчик и количество |
(1) T: 2 провода, 2 метра
P: провода PNP3, 2 метра
N: провода NPN3, 2 метра
(2) n: q'ty |
| 9 |
Упаковка |
(1)1 :(PU) ((стандартное использование)
(2)2: ((NBR)
(3)3: ((FPM) |
| 10 |
Регулятор потока |
(1)02: 1/4" ((12/ мин)
(2) 03: 3/8" ((20/мин)
(3) 04: 1/2" ((30/мин) |
| 11 |
Пробный клапан |
(1) А: 3/8" ((50/мин)
(2)B: 3/4" ((125/мин)
(3) C: 11/2 " ((320 @/min) |
Применение:
Компактные гидравлические цилиндры имеют широкий спектр применений в различных областях.
1. Производство форм: компактные гидравлические цилиндры широко используются в промышленности по производству форм для открытия форм, выброса и экстракции ядра.Они могут поместиться даже в самых узких местах..
2. Машинные инструменты: в области машинных инструментов компактные гидравлические цилиндры могут использоваться для зажимания, позиционирования и функций подъема стола,который может обеспечить эффективное и точное управление силой и движением.
3Аэрокосмическая промышленность: компактные гидравлические цилиндры часто используются в аэрокосмических приложениях, для таких систем, как посадка, поверхности управления и работы дверей.Компактные гидравлические цилиндры идеально подходят для тех, у кого ограниченное пространство.
4Автомобильное производство: компактные гидравлические цилиндры обычно используются для зажимания, позиционирования и регулирования на конвейерах.Цилиндры более эффективны в обеспечении силы и управления движением, тем самым повышая эффективность производства.
Упаковка и перевозка:
Упаковка и перевозка
Компактный цилиндр будет упакован в пузырьковую упаковку, а затем помещен в картонную коробку.Затем коробку запечатают лентой.Посылка будет отправлена с помощью надежной службы доставки.
Часто задаваемые вопросы
- Вопрос: Что такое компактный цилиндр?
- Ответ: Компактный цилиндр - это устройство, предназначенное для обеспечения надежного источника энергии в небольшой, экономичной форме.
- Вопрос: Каковы преимущества использования компактного цилиндра?
- Ответ: Компактные цилиндры высокоэффективны и предлагают множество преимуществ, таких как снижение шума, вибрации и выработки тепла, а также повышение безопасности и надежности.
- Вопрос: Как я могу установить компактный цилиндр?
- Ответ: компактные цилиндры легко устанавливаются, требуя минимального пространства и усилий.
- Вопрос: Насколько долговечны компактные цилиндры?
- О: компактные цилиндры предназначены для долгосрочной надежности и долговечности.
- Вопрос: Каков ожидаемый срок службы компактного цилиндра?
- Ответ: При надлежащем обслуживании и использовании компактный цилиндр может прослужить до 10 лет и более.
